サイズ：L2,840mm×W690mm×H920mm（曳航体）
質量：417kg（空中）

サイドスキャンソナー（SSS）：DW-120/DW-410
発振周波数：120kHz/410kHz
レンジ幅：25-500m/one-side/12.5-100m/one-side
レンジ分解能：6.25cm（120kHz）/1.8cm（410kHz）

サブボトムプロファイラー（SBP）：DW-106
発振周波数：1-6kHz
分解能：15-25cm

機材情報(PDFファイル / 604KB)

適応水深：10-7,000m
周波数：30kHz
パルス長：0.7,2,15ms CW/FNチャープ波
スワス幅：5.5×水深または8,000mまで
ビーム指向角：2°×2°
セクター範囲：150°
精度：17cmまたは水深0.2％RMS
ビーム数：288
搭載船舶：かいゆう

最大測深：10,000m
周波数：12kHz
最大出力：2kW
送信間隔：最大20/秒
精度：20cm（正確な音速度、トランスデューサー深度、最短パルス長と仮定）
搭載船舶：かいゆう

潮流測定層数：3層固定
潮流測定可能深度：2-200m
潮流測定精度：船速の±2％あるいは±0.2kn
方向測定精度：±3.5°
周波数：130kHz
搭載船舶：第八海工丸

潮流測定層数：最大50層（数値表示は任意5層）
潮流測定可能深度：5–350m
流速測定精度：±2％RMSまたは0.2knのいずれか大きい方
船速測定精度：±1％RMSまたは0.1knのいずれか大きい方
周波数：240kHz
搭載船舶：あかつき、かいゆう

送受信周波数：28kHz/200kHz
表示範囲：5-2,000m（22段階より任意6レンジを選択）
出力データ：水深（CIFまたはNMEAフォーマット）
搭載船舶：第八海工丸

シンカー：600kg
アウターチューブ：外径φ89.1mm×内径φ81.1mm×長さ2,000-4,000mm
インナーチューブ：外径φ80.0mm×内径φ74.0mm

サイズ：L840mm×W840mm×H660mm
採泥面積：330mm×330mm（0.1m^2）

SBAS対応、方位計測可能
水平精度：1.0m（95％・DGPS時）/2.5m（95％・単独測位）
方位精度：0.75°RMS以下

SBAS対応
水平精度：0.6m（95％・DGPS時）/2.5m（95％・単独測位）

Built-in Honeywell HG9900 inertial measurement unit
測定範囲：1-4,000m
位置精度：距離の0.3％
ビーム幅：最大160°
周波数帯域：21–30.5kHz

サイズ：L321mm×φ105mm
質量：4.6kg（水中2.1kg）
耐圧深度：4,000m
発振音圧：203dB

サイズ：L540mm×φ100mm
質量：6.86kg（水中3.01kg）
耐圧深度：4,000m
発振音圧：200dB

駆動方式：油圧モーター式
アーマードケーブル：φ17.4mm×5,000m
定格荷重：7/3.5t
定格速度：30/60m/min
ブレーキ能力：10t
サイズ：L3,150mm×W2,810mm×H1,990mm（ウィンチ単体）
重量：15t

機材情報(PDFファイル / 474KB)

駆動方式：油圧モーター式
ワイヤー：φ12mm×7,000m
定格荷重：6/2t
定格速度：40/80m/min
ブレーキ能力：10t
サイズ：L2,065mm×W2,450mm×H2,107mm（ウィンチ単体）
重量：12t（本体9t＋油圧ユニット3t）

機材情報(PDFファイル / 868KB)

吊り荷重：8t
高さ：6,300-9,600mm
内幅：5,100mm

機材情報(PDFファイル / 1.3MB)

吊り荷重：5t
高さ：8,000-9,800mm
内幅：3,800mm

機材情報(PDFファイル / 712KB)

吊り荷重：3t
高さ：6,608mm
内幅：5,000mm

機材情報(PDFファイル / 242KB)

サイズ：L6,058mm×W2,438mm×H2,591mm

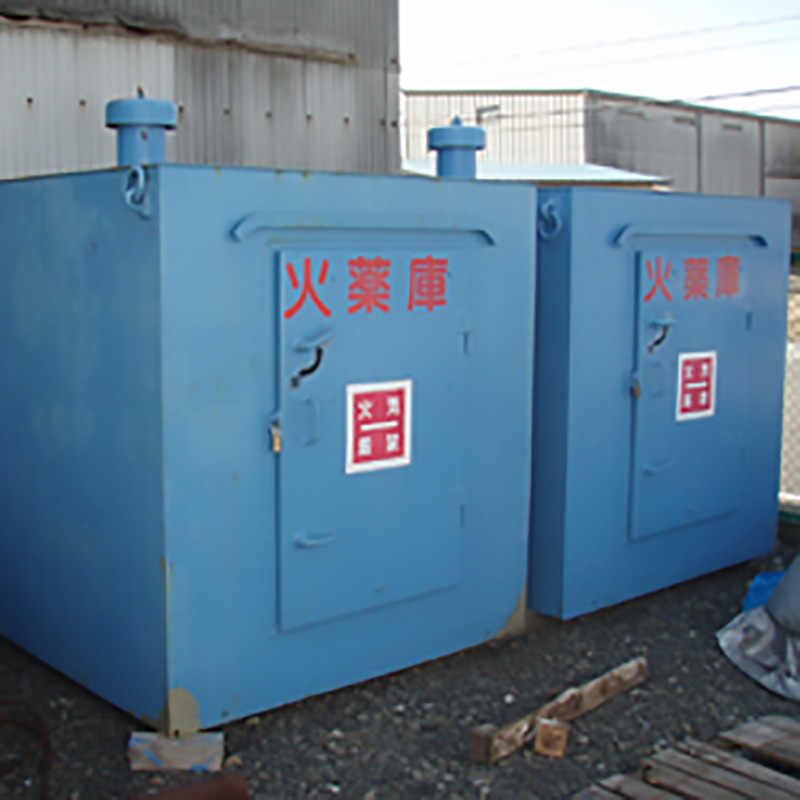

外形サイズ：L1,760mm×W1,660mm×H2,360mm
内形サイズ：L1,660mm×W1,560mm×H1,660mm

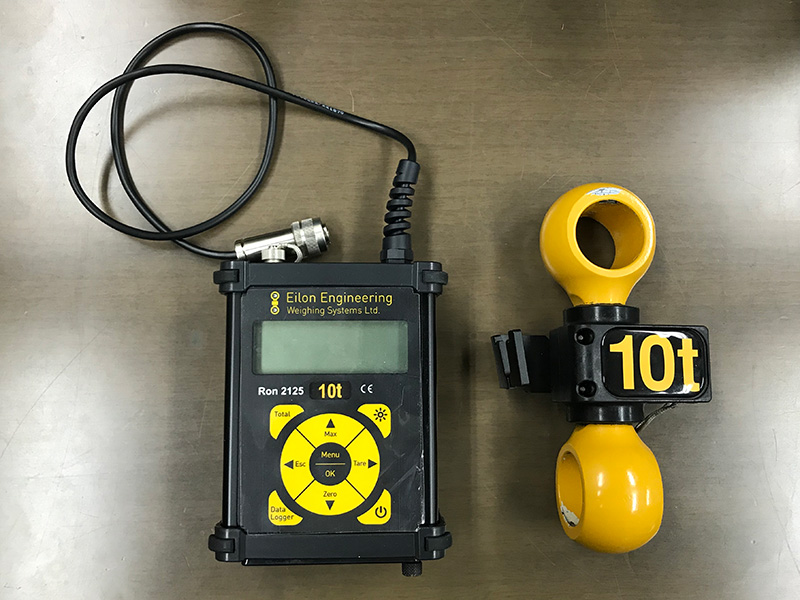

質量：1.4kg（ロードセル単体）
計測範囲：10t（精度0.1％相当）
分解能：5kg
防水・防塵等級：IP67

適応ワイヤー外径：7/16”-5/8”
計測範囲：0-999,999m
計測精度：1m（1mごとにカウンターが回転）

サイズ：L4,300mm×W1,630mm×H1,250mm
全容量：5.2m³
使用荷重：10t
